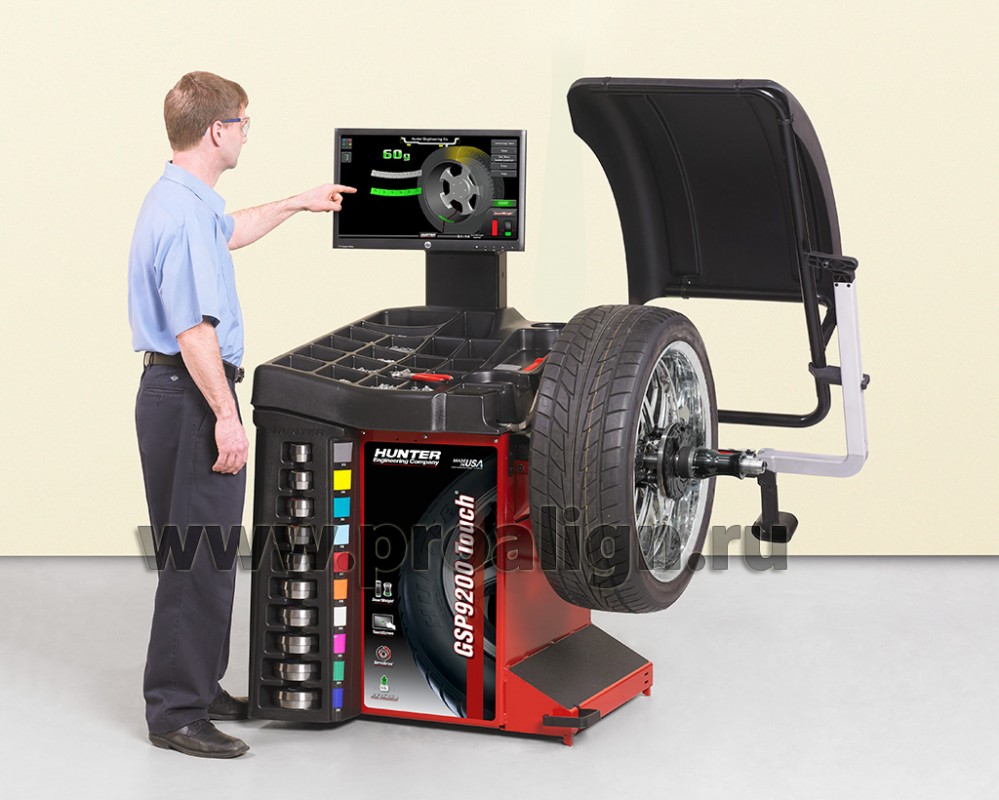

Балансировочный стенд Hunter GSP9200TOUCH в комплектации с пневмозажимом (9223)

Балансировочный стенд Hunter GSP9200TOUCH в комплектации с пневмозажимом (9223)

Стенд GSP9200TOUCH в комплектации с пневматическим зажимом колеса. Набор конусов в комплектацию не входит.


Цена: 901 600.00 RUB
В корзину! Перейти в корзину Удалить из корзины

Лучший выбор для производительного поста шиномонтажа

GSP9224TOUCH 300Новое поколение балансировочных стендов Hunter GSP9200 TOUCH с тач-интерфейсом вышло на замену отлично зарекомендовавшей популярной серии GSP9200. Эти модели обладают интерфейсом и внешним видом схожим с топовыми моделями GSP9700/RFT и поддержкой фирменной технологии балансировки Hunter Smartweight, но при этом у них отсутствует прижимной ролик а также для привода используется двигатель с вдвое меньшей частотой вращения вала.

Частота вращения вала 150 мин-1 и максимальный вес колеса в 68 кг. позволяет обслуживать любые колеса легковых автомобилей и почти все колеса легкого коммерческого транспорта, достаточно быстро по сравнению с балансировочными стендами других производителей.
Простота традиционного графического интерфейса Hunter (полностью русифицирован), и максимально полная автоматизация большинства операций позволяет использовать его даже самым неопытным операторам без подготовки и гарантирует отсутствие типовых ошибок при балансировке колес с ручным вводом параметров колеса или ручном выборе программ, что обеспечивает максимальную удовлетворенность клиентов и высокую прибыльность участка шиномонтажа.

Традиционно для балансировочного оборудования Hunter Engineering, оператору не требуется вводить программу балансировки нажимая какие-либо кнопки, т.к. происходит ее автоматический выбор в зависимости от способа введения размеров колеса с помощью двух автоматических рычагов которыми стандартно комплектуются станки этой серии.

ServoDriveИспользование двигателя постоянного тока ServoDrive позволяет ускорить процесс раскрутки и торможения вала с установленным колесом, а также обнаружение места установки корректирующего грузика до уровня, недоступного конкурентам, использующим простой двигатель переменного тока.

Применение датчиков работающих на эффекте Холла вместо потенциометров, ультразвуковых или лазерных измерителей, примененяемых у конкурентов, позволяет добиться крайне высокой надежности и точности. Фирменные пьезодатчики, измеряющие вибрации колеса не боятся ударов. Калибровка станка производится в течение 3-х минут даже неподготовленным специалистом с помощью калибровочной шпильки поставляемой в комплекте.

Балансировка колес всех размеров

Размер защитного кожуха, мощность электродвигателя и характеристики измерителей параметров колесного диска позволяют обслуживать практически всю гамму размеров легковых колес на рынке.

Обладая стандартным для балансировочного оборудования Hunter Engineering валом диаметром 40мм, стенд Hunter GSP9200 совместим со всеми конусами и аксессуарами Hunter.

Автоматический ввод параметров колеса и выбора программы балансировки увеличивает скорость работы

Балансировочные стенды Hunter позволяют сэкономить много времени на рутинных процедурах вроде ввода параметров геометрии диска и выбора процедуры балансировки. Параметры колеса, такие как расстояние от стенда до внутренней плоскости балансировки, диаметр диска для установки грузиков и ширина диска могут быть легко и быстро введены с помощью двух измерительных рычагов. Достаточно только приложить рычаги к плоскостям и нажать ногой педаль.

Также стенд Hunter GSP9200TOUCH сам понимает какую программу балансировки выбирает техник в зависимости от того, каким образом были введенны размеры колеса: если задаются внешний и внутренний диаметры, выбирается балансировка с помощью набивных грузиков, если задаются две плоскости внутри диска - выбирается программа двух клеевых грузиков, а если задается внутренний диаметр и одна внутренняя плоскость, то выбирается комбинированная программа (когда на внутренней закраине устанавливается набивной грузик, а на внешней - клеевой).

Внутренний измерительный рычаг Внешний измерительный рычаг
inner 1 outer 1
Внутренний измерительный рычаг Inner Dataset® определяет точное место установки груза на литых дисках Комбинация внутреннего и внешнего рычагов ускоряет ввод данных колеса и облегчает установку как набивных так и самоклеющихся грузиков
Когда оператор помещает внутренний измерительный рычаг при вводе параметров....
inner 2 inner 3
вниз и внутрь колеса, то выбирается программа с самоклеящимися грузиками вверх, то выбирается набивной груз

Технология балансировки Smartweight (Смартвейт, "Умный Груз")

smartweightЗащищенная патентом технология балансировки SmartWeight® позволяет уменьшить величины корректировочных грузиков и увеличить производительность по сранению с традиционными методами статического и динамического дисбаланса, обеспечивая при этом идеальную балансировку колеса.

При балансировке легковых колес технология SmartWeight может снизить расход грузиков на 20%-40%, уменьшить время цикла от установки до снятия колеса и улучшить качество балансировки за счет иного распределения допусков между статическим и парным дисбалансом.

Сервопривод Servo-Push и Servo-Stop

Благодаря фирменному приводу постоянного тока Servo-Drive возможна реализация уникальных функций, типичных для балансировок Hunter:

Servo-Stop автоматически поворачивает и удерживает колесо в положении верхней или нижней мертвой точки для установки грузиков.

Servo-Push автоматически поворачивает колесо в положение установки второго грузика. Для этого нужно толкнуть колесо либо нажать кнопку Start не опуская кожуха.
Обычные балансировки итальянских и немецких производителей использующие обычный асинхронный двигатель могут остановить колесо приблизительно в зоне установки грузика, но никак не могут удерживать его в правильном положении и не могут повернуть колесо в положение установки на второй плоскости.

bdclaser

Лазерный указатель нижней мертвой точки

Специальный лазер, установленный под приводным валом точно указывает место установки самоклеящихся грузиков.

Больше не нужно устанавливать дорогостоящие самоклеющиеся грузики "на глаз".

Многофункциональная педаль Spindle-Lok

Помимо основной функции торможения вала при установке или снятии колеса с помощью стандартной крыльчатой или «быстрой» гайки, данная педаль также служит для подтверждения ввода размеров колеса для расчета требуемого количества грузиков. В станках других производителей для подтверждения ввода размеров требуется нажимать какие-либо кнопки либо удерживать измерительные рычаги в неподвижном положении на протяжении нескольких секунд, для чего требуется больше времени чем один нажать ногой на педаль. Удобство и простота функции Spindle-Lok такова, что использование программ «несколько операторов» не имеет смысла в стендах Hunter. Эргономичная форма и размер позволяет без помех нажать на педаль находясь под любым углом к станку.

Благодаря педали Spindle-Lok оператору требуется только приложить рычаг (или рычаги) к колесу и нажать педаль тормоза — данные будут введены автоматически.

Автоматическая электронная калибровка eCal

eCal pskov alaska 300

В стенде Hunter RFT применена новая уникальная технология, позволяющая поддерживать точность стенда в оптимальном состоянии без вмешательства пользователя или сервисной службы

В момент простоя балансировочного стенда, при достижении определенного тайм-аута запускается программа самокалибровки вибродатчиков измеряющих дисбаланс. Пьезоэлемент, установленный в Хантер RFT, помимо основного преобразователя механической энергии возникающей от вибрации колеса в электрические сигналы, обрабатываемые электроникой стенда содержат второй, вспомогательный обратный модуль который преобразовывает электронные сигналы в вибрацию.

При запуске программы самокалибровки, вспомогательным пьезоэлементом генерируется эталонный сигнал, который регистрируется основным датчиком и далее обрабатывается программным обеспечением стенда обновляя значения калибровки.

Таким образом станок постоянно обновляет параметры калибровки, которые могут изменяться вследствие старения вибродатчиков, внешних воздействий и прочих проблем возникающих при эксплуатации балансировочного оборудования.

Пневматический зажим колеса

pneumatic nut 300Отличительная особенность стенда модели GSP9223TOUCH - использование пневматического зажима колеса вместо резьбового вала и "быстрой" или классической крыльчатой гайки.

Пневматический зажим обеспечивает быструю и комфортную фиксацию колеса на вале станка, а большой пневмоцилиндр развивает прижимную силу гораздо больше чем возможно достичь с использованием "медленной" крыльчатой или быстрой гайки, что обеспечивает более точную центровку на конусе и в свою очередь более точную балансировку.

RFT PRINTER SHELF

Опциональный принтер

Возможно оснащение балансировочных стендов Hunter 4-го поколения струйным принтером hp и специальной полкой для принтера, позволяющей установить его сбоку (20-2714-1, показана на рисунке с габаритами в конце страницы) балансировочного стенда.

Драйвер принтера уже установлен в программное обеспечение стенда, все что требуется это установить принтер и подключить его с помощью USB-кабеля к разъему.

Отличия от стенда виброконтроля Hunter RFT

  • У GSP9200TOUCH отсутствует прижимной нагрузочный ролик, что исключает возможность определения силовой неоднородности, геометрии под нагрузкой а также бокового увода колеса
  • Стенды RFT имеют пневматический сервопривод кожуха, в то время как у GSP9200 его нет
  • Защитный кожух GSP9200TOUCH значительно компактнее чем у RFT
  • Скорость вращения вала при рабочем цикле около 300 мин-1 у RFT и 150 мин-1 у GSP9200TOUCH
  • Внешний измерительный рычаг Outer Dataset Arm имеет несколько иную конструкцию, что связано с отсутствием необходимости GSP9200TOUCH измерять геометрию диска
Ширина обслуживаемых колесных дисков, дюймы 1½ - 20½
Диаметр обслуживаемых штампованных колесных дисков, дюймы 10 - 30
Максимальный диаметр колеса в сборе, мм 965
Максимальная ширина колеса в сборе, мм 508
Максимальный вес колеса, кг 68
Диаметр обслуживаемых легкосплавных колесных дисков, дюймы 7½ - 38
Диаметр вала (гладкий без резьбы), мм 40
Точность измерения дисбаланса, г 1,0
Точность определения фазового угла, ° 0,35
Скорость балансировки колеса, мин-1 150
Электрическая мощность, кВт 0,75
Вес в упаковке без принадлежностей, кг 218
Количество мест, шт 5

Стандартная комплектация

  • Балансировочный станок Hunter GSP9200TOUCH, CTN-1923E (на паллете)
  • Монитор 22" с тачскрином 227-105-2, CTN-1823
  • Набор программного обеспечения Export, 20-2790-1-E
  • Пневматический зажим Hunter, 20-2376-1
  • Набор аксессуаров, 20-2145-1

Габаритные размеры балансировочного стенда Hunter GSP9222TOUCH
