Модель WA310/20LE-421FC3S отличает инструментальная стойка (кабинет) российского производства, нижняя часть столба (крестовины) также изготовлена в России, комплект включает неоригинальные поворотные диски (Россия). Вся электроника произведена в США! Модель предназначена для использования с подъемником, при использовании на смотровой канаве требуется переделывать конструкцию. Стационарная версия - дооборудовать модель устройством подъема камер невозможно после покупки.

Главные преимущества

Новые мишени и колесные адаптеры

Стенды Хантер Соколиный Глаз Элит используют принципиально отличающуюся от предыдущих версий конструкцию адаптеров и мишеней, благодаря чему удалось достигнуть недосягаемого для конкурентов уровня скорости и удобства работы.

Благодаря использованию новых колесных адаптеров QuickGrip установка мишени в сборе происходит невероятно быстро на диски любой конфигурации, а его конструкция позволяет избежать контакта "металл"-"металл" что гарантирует сохранность клиентских колес

При установке адаптера на колесо не требуется центрировать его относительно оси вращения колеса, а компенсация биения производится за один шаг "только вперед"

Новые мишени третьего поколения Hunter TD существенно легче и компактнее мишеней "высокого разрешения" предыдущего поколения, не говоря уже о шестиугольных мишенях первого поколения (более подробно с типами мишеней можно ознакомиться здесь). Благодаря компактной форме стенды Хантер Элит могут эксплуатироваться совместно с более узкими четырехстоечными подъемниками

Особенности измерительной системы HE421FC

Главное отличие стендов Хантер "Соколиный Глаз Элит" в новой конструкции узла колесного адаптера и мишени, которые устанавливаются очень быстро и легко на диск любой конфигурации, а также исключают возможность повреждения клиентского диска

В случае когда диск имеет нестандартную конфигурацию, используется специальная проставка (всегда поставляется в комплекте). Датчики стенда Хантер Элит позволяют установить мишени на любой диск быстро и легко!

В стандартном комплекте поставки идут сменные крюки трех размеров, которые позволяют установить мишени на колеса любого диаметра - от малолитражных автомобилей до бигфутов. Смена крюка происходит очень быстро без применения специальных инструментов.

Также как опция поставляется набор из двух мишеней для измерения максимального угла поворота, который позволяет проводить процедуру измерения без применения электронных поворотных дисков на любой угол

Все стенды серии WA работают под управлением программы Winalign, которая включает в себя многолетние разработки компании Hunter Engineering в области оптимизации технологического процесса регулировки углов установки колес. В отличие от бюджетной серии PA, предназначенных для продажи в страны третьего мира, в стендах WA доступны все возможные программные инструменты, например такие как обновления через интернет WebSpecs, возможность подключения прибора для калибровки датчика положения рулевого колеса Codelink через OBD-II, и другие. Здесь используется персональный компьютер с Windows и блок согласования с измерительной системой через интерфейс USB.

На первом этапе регулировки вводятся данные о клиенте для занесения в базу данных стенда. Программное обеспечение Hunter поддерживает также информационные системы ASAnet и iShop.

На втором этапе пользователь выбирает автомобиль из базы данных спецификаций стенда, которая в стендах для продажи в России включает автомобили всех мировых рынков, включая базу внутреннего рынка Японии и США. Также пользователю доступна подписка на онлайн-обновления через интернет Webspecs на автомобили, которые появились уже после релиза очередной базы данных.

База данных по углам установки колес берется из первых рук от самих автопроизводителей, особенно учитывая что компания Hunter производит также и OEM-версии стендов "сход-развал"

В случае когда обслуживаемый автомобиль имеет большое число модификаций, в программе Winalign имеются подсказки как правильно определить конретную модель

После выбора автомобиля проводится компенсация биения - стенд с измерительной системой HE421FC "Соколиный Глаз Элит" позволяет произвести компенсацию методом прокатки QuickComp "только вперед", что дополнительно экономит время. Также доступна классическая прокатка "назад-вперед" и компенсация вывешиванием осей.

После проведения процедуры компенсации доступны все углы установки колес, кроме кастера. Для измерения кастера (если это требуется) нужно активировать процедуру измерения, в ходе которой требуется повернуть колеса на 10° налево и направо.

Все инструкции выводятся с подсказками в насыщенном, понятным интуитивно графическом формате, с подсказками на русском языке

После выполнения всех подготовительных процедур, программный инструмент ExpressAlign® анализирует состояние и подготавливает план регулировки конкретно для данного автомобиля, предоставляя технику пошаговые инструкции

Текущие измерения мошут выводиться в режиме реального времени в виде классических диаграмм со стрелками. В случае когда параметр находится ане допуска диаграмма красного цвета. В случае когда диаграмма в допуске, диаграмма зеленого цвета.

При желании индивидуальная диаграмма может быть увеличена на весь экран для лучшей видимости

Программные инструменты Winalign Elite

Также программное обеспечение Winalign Elite содержит большое число программных инструментов позволяющее существенно ускорить и упростить регулировку автомобиля. Ниже приводятся основные из них:

Опция Photo/Video (Фотографии регулировочных узлов автомобиля)

Программное обеспечения Winalign содержит большое число фотографий подвесок реальных автомобилей с указанием регулировочных элементов. Для доступа к библиотеке снимков достаточно нажать на иконку гаечного ключа на соответствующей диаграмме и в выпадающем меню выбрать пункт "Проиллюстрировать регулировки". Опция поставляется бесплатно в комплекте с любым новым стендом.

Также доступны схематичные рисунки регулировки автомобилей

В базе данных программы Winalign также содержится информация об ручных и специальных инструментах, требующихся для регулировки автомобиля

Дополнительная функция программного обеспечения Hunter Winalign Elite - дефектовка подвески и деталей автомобиля, "осмотр укажи и щелкни" с помощью которого возможно скомпилировать распечатку карту дефектовки автомобиля для более наглядной демонстрации его владельцу необходимости замены запасных частей

Программный инструмент WinToe

Позволяет производить регулировку переднего схождения без блокировки рулевого колеса с помощью держателя и достичь правильного результата с первого раза. Даже если заблокировать руль с помощью механического приспособления при интенсивной регулировке положение руля может сбиваться за счет обратной связи через рулевой механизм. Реально работающая функция и отличительный знак оборудования Hunter Engineering. Более подробно в нашем сервисном блоге www.hunter-service.ru

Распечатки отчетов Winalign

После выполнения регулировки оператор стенда может сделать распечатку отчета о регулировку в которой будет отражена (в зависимости от выбора) таблица с параметрами до и после регулировки (в случае когда результаты измерения "до" не имеют смысла оператор стенда может не включать их в распечатку), результаты в графической форме с колесами или с обычными диаграммами, также может быть включена служебная информация о регулировках конкретного автомобиля

Дополнительные функции программного обеспечения Winalign

В целях предотвращения перегрузкой информации все углубленные функции программного обеспечения Winalign оформлены в виде отдельных статей

• Интеграция с инклинометром Romess
• Сброс датчика рулевого колеса с помощью аксессуара Codelink
• Измерение высоты посадки (просадка пружин) с помощью дополнительных мишеней
• Симметрия, колесная база и колея
• Регулировка схождения при вывернутых колесах WayOut WinToe
• Регулировка развала при снятом колесе

{youtube}P8-Nbq_i-SI{/youtube}

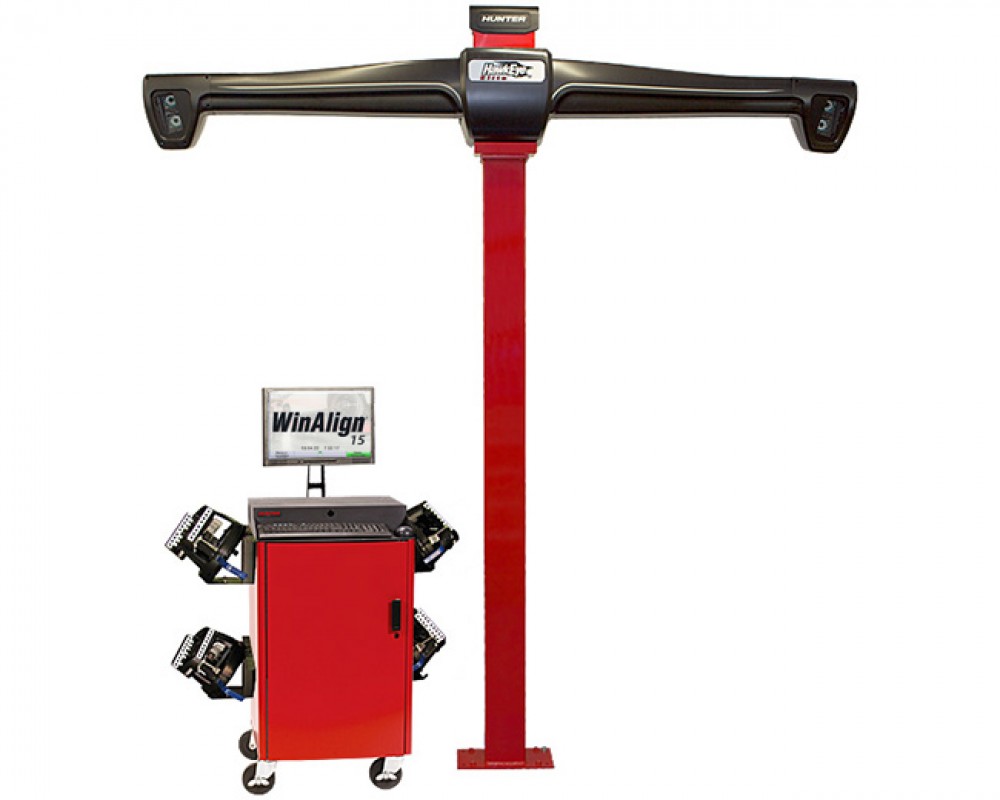

Основные отличия модели WA310/20LE-421FC3S от других стендов HawkEye Elite

• Измерительная система с напольным креплением HE421FC3S полностью стационарна, устанавливается на пол перед подъемником и позволяет обслуживать автомобиль на высотах приблизительно от 80 см до максимального уровня подъемника
• Отсутствие подвижных частей и лишних механизмов обеспечивает высокую надежность, а крепление к полу гарантирует легкость монтажа и отсутствие проведения дополнительных работ
• Мобильный кабинет (инструментальная стойка) WA310 изготовлена в России и содержит те же электронные компоненты (USB-бокс, компьютер и программное обеспечение Winalign) что и более дорогие консоли
• Оптимальный выбор для применений, где перед подъемником имеется достаточно места для размещения стенда (см. чертеж во вкладке "тех. характеристики")
